Bolt Preload เปิดใช้งานประสิทธิภาพการปิดผนึกปะเก็นข้อต่อแหวนอย่างไร

ในท่อส่งก๊าซแรงดันสูงหรือไฮโดรแครกเกอร์ของโรงกลั่น ข้อต่อแบบหน้าแปลนจะต้องมีของเหลวที่ความดันเกิน 400 บาร์ และอุณหภูมิที่หมุนเวียนจากสภาพแวดล้อมโดยรอบไปจนถึงมากกว่า 500°C ปะเก็นที่ทำหน้าที่ซีลนี้ไม่ใช่แผ่นที่อ่อนนุ่มและบีบอัดได้ เป็นวงแหวนโลหะแข็ง—ปะเก็นวงแหวน—ที่ผนึกผ่านกลไกที่แตกต่างจากปะเก็นทั่วไปโดยพื้นฐาน ปะเก็นข้อต่อแหวนไม่ได้ขึ้นอยู่กับความยืดหยุ่นของวัสดุยางหรือกราไฟท์ โดยอาศัยการพรีโหลดโบลต์ที่แม่นยำเพื่อบังคับให้มีการสัมผัสระหว่างโลหะกับโลหะระหว่างปะเก็นและร่องหน้าแปลน พรีโหลดของโบลต์คือแรงที่กระตุ้นประสิทธิภาพการซีลของปะเก็น หากไม่มีการโหลดล่วงหน้าเพียงพอ ปะเก็นข้อต่อวงแหวนจะไม่ปิดผนึก หากมีโหลดล่วงหน้ามากเกินไป หน้าแปลนหรือปะเก็นอาจเสียหายได้ พรีโหลดของโบลต์เป็นตัวแปรสำคัญที่กำหนดความสำเร็จหรือความล้มเหลวของข้อต่อ

คำถามที่ว่าพรีโหลดของโบลต์จะเปิดใช้งานประสิทธิภาพการปิดผนึกปะเก็นวงแหวนได้อย่างไร นั้นเป็นคำถามของกลศาสตร์และวัสดุศาสตร์ พรีโหลดของโบลต์จะสร้างแรงกดบนปะเก็น ทำให้มันสอดคล้องกับร่องหน้าแปลน วัสดุปะเก็นจะต้องมีความแข็งที่ถูกต้องเพื่อทำให้เสียรูปเล็กน้อยและเติมเต็มความผิดปกติระดับจุลภาคในพื้นผิวร่อง หน้าแปลนต้องแข็งแรงพอที่จะรับพรีโหลดได้โดยไม่หดตัว และต้องขันโบลต์ให้แน่นในรูปแบบควบคุมเพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่สม่ำเสมอรอบวงแหวน บทความนี้จะตรวจสอบกลไกของพรีโหลดโบลต์ การออกแบบปะเก็นข้อต่อแหวน บทบาทของความแข็งของปะเก็น และข้อควรพิจารณาในทางปฏิบัติเพื่อให้ได้ซีลที่เชื่อถือได้ นอกจากนี้เรายังจะให้ข้อกำหนดโดยละเอียดสำหรับเราด้วยปะเก็นแหวนร่วมจากโรงงานของเราที่ Ningbo Kaxite ซีลวัสดุ Co., Ltd.

สารบัญ

• 1. ปะเก็นข้อต่อแหวนคืออะไร และมันปิดผนึกได้อย่างไร?
• 2. เหตุใด Bolt จึงพรีโหลดกุญแจสำคัญในการเปิดใช้งานการปิดผนึก
• 3. ความแข็งของปะเก็นส่งผลต่อประสิทธิภาพการนั่งอย่างไร
• 4. บทบาทของร่องหน้าแปลนในการปิดผนึกคืออะไร?
• 5. คำนวณและใช้งาน Bolt Preload อย่างไร
• 6. ข้อกำหนดที่สำคัญสำหรับปะเก็นข้อต่อแหวนมีอะไรบ้าง
• 7. คำถามที่พบบ่อย (FAQ)
• 8. บทสรุป

1. ปะเก็นข้อต่อแหวนคืออะไร และมันปิดผนึกได้อย่างไร?

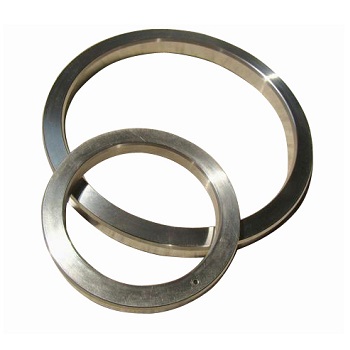

ปะเก็นข้อต่อแหวนเป็นองค์ประกอบการปิดผนึกโลหะที่ใช้ในข้อต่อหน้าแปลนแรงดันสูงและอุณหภูมิสูง โดยทั่วไปจะทำจากวงแหวนโลหะแข็งที่มีหน้าตัดเป็นรูปวงรีหรือแปดเหลี่ยม ปะเก็นได้รับการออกแบบให้พอดีกับร่องที่มีความแม่นยำสูงบนหน้าหน้าแปลน เมื่อขันหน้าแปลนเข้าด้วยกัน ปะเก็นจะถูกบีบอัดระหว่างร่องทั้งสอง ทำให้เกิดซีลระหว่างโลหะกับโลหะ กลไกการปิดผนึกของปะเก็นข้อต่อแหวนแตกต่างจากปะเก็นอ่อน ปะเก็นอ่อนจะผนึกโดยปรับให้เข้ากับพื้นผิวหน้าแปลนและเติมสิ่งผิดปกติระดับจุลภาค ปะเก็นวงแหวนซีลโดยการทำให้โลหะเสียรูปเล็กน้อยและสร้างเส้นสัมผัสกับร่อง ความเค้นจากการสัมผัสที่แนวสัมผัสนั้นสูงมาก ซึ่งทำให้เกิดการผนึกแม้ที่แรงกดดันที่สูงมาก ตารางด้านล่างสรุปลักษณะสำคัญของปะเก็นวงแหวน

ที่ Kaxite โรงงานของเราผลิตปะเก็นข้อต่อแหวนในวัสดุและขนาดหลากหลายเพื่อตอบสนองความต้องการของการใช้งานที่มีความต้องการมากที่สุด เราใช้เครื่องจักรที่มีความแม่นยำเพื่อให้แน่ใจว่าขนาดของปะเก็นมีความแม่นยำและผิวสำเร็จถูกต้อง ปะเก็นของเราได้รับการรับรองมาตรฐาน API 6A และ ASME B16.20 ทำให้มั่นใจได้ว่ามีคุณภาพและความน่าเชื่อถือในระดับสูงสุด

2. เหตุใด Bolt จึงพรีโหลดกุญแจสำคัญในการเปิดใช้งานการปิดผนึก

พรีโหลดของโบลต์คือแรงตึงที่เกิดขึ้นในโบลต์เมื่อขันให้แน่น เป็นแรงที่ยึดหน้าแปลนเข้าด้วยกันและอัดปะเก็น หากไม่มีพรีโหลดโบลต์ หน้าแปลนจะไม่ถูกยึดเข้าด้วยกัน และปะเก็นจะไม่ถูกบีบอัด พรีโหลดของโบลต์คือสิ่งที่กระตุ้นประสิทธิภาพการซีลของปะเก็นข้อต่อแหวน เมื่อขันโบลต์ให้แน่น แรงพรีโหลดจะถูกส่งผ่านหน้าแปลนไปยังปะเก็น ปะเก็นถูกบีบอัดเข้ากับร่อง ทำให้เกิดหน้าสัมผัสความเค้นสูงที่ผนึกข้อต่อ ปริมาณพรีโหลดจะกำหนดแรงกดที่นั่งบนปะเก็น ซึ่งจะกำหนดคุณภาพของซีลในทางกลับกัน หากพรีโหลดต่ำเกินไป ความเค้นในการนั่งจะไม่เพียงพอ และข้อต่อจะรั่ว หากพรีโหลดสูงเกินไป หน้าแปลนหรือปะเก็นอาจคั้นน้ำ ทำให้เกิดการรั่วไหลได้เช่นกัน พรีโหลดของโบลต์ต้องได้รับการคำนวณและควบคุมอย่างรอบคอบเพื่อให้แน่ใจว่ามีการซีลที่เชื่อถือได้ ตารางด้านล่างแสดงความสัมพันธ์ระหว่างพรีโหลดของโบลต์กับความเค้นที่นั่งของปะเก็น

ที่โรงงานของเรา เราให้คำแนะนำแก่ลูกค้าเกี่ยวกับการโบลต์โดยละเอียดสำหรับปะเก็นวงแหวนของเรา เราระบุค่าพรีโหลดของโบลต์ที่ต้องการ รูปแบบการขันแน่น และข้อกำหนดในการหล่อลื่น ทีมวิศวกรของเราสามารถช่วยคำนวณพรีโหลดที่ถูกต้องสำหรับชุดหน้าแปลนและปะเก็นเฉพาะของคุณได้ นอกจากนี้เรายังให้การสนับสนุนด้านเทคนิคที่ไซต์งานหากจำเป็น

3. ความแข็งของปะเก็นส่งผลต่อประสิทธิภาพการนั่งอย่างไร

ความแข็งของปะเก็นวงแหวนเป็นปัจจัยสำคัญในประสิทธิภาพการปิดผนึก ปะเก็นจะต้องนุ่มพอที่จะเปลี่ยนรูปเล็กน้อยภายใต้พรีโหลดของโบลต์ โดยสอดคล้องกับร่องหน้าแปลนและสร้างซีล อย่างไรก็ตาม มันจะต้องมีความแข็งพอที่จะต้านทานการอัดขึ้นรูปและรักษารูปร่างของมันภายใต้แรงกดดันสูง ความแข็งของปะเก็นถูกกำหนดโดยวัสดุที่ใช้ทำ เหล็กอ่อนเป็นวัสดุที่อ่อนที่สุดและใช้กันมากที่สุด เหมาะสำหรับการใช้งานที่มีแรงดันต่ำและอุณหภูมิต่ำ เหล็กกล้าคาร์บอนนั้นแข็งกว่าและใช้สำหรับแรงกดดันที่สูงกว่า สแตนเลสยังคงแข็งกว่าและให้ความต้านทานการกัดกร่อน Monel และ Inconel ใช้สำหรับการใช้งานที่มีความต้องการมากที่สุด โดยต้องมีความแข็งแรงสูงและทนต่อการกัดกร่อน ตารางด้านล่างสรุปความแข็งและการใช้งานทั่วไปของวัสดุปะเก็นวงแหวนทั่วไป

ที่Ningbo Kaxite ซีลวัสดุ Co., Ltd.เราผลิตปะเก็นวงแหวนในวัสดุเหล่านี้ทั้งหมด นอกจากนี้เรายังมีระดับความแข็งหลายระดับภายในวัสดุแต่ละชนิดเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน ทีมวิศวกรของเราสามารถช่วยคุณเลือกวัสดุและความแข็งที่เหมาะสมกับความต้องการเฉพาะของคุณได้

4. บทบาทของร่องหน้าแปลนในการปิดผนึกคืออะไร?

ร่องหน้าแปลนเป็นพื้นที่ปิดภาคเรียนบนหน้าหน้าแปลนซึ่งวางปะเก็นข้อต่อแหวนไว้ ขนาดและผิวสำเร็จของร่องมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการซีลของปะเก็น ร่องจะต้องได้รับการตัดเฉือนเพื่อให้ได้พิกัดความเผื่อที่แม่นยำเพื่อให้แน่ใจว่าปะเก็นเข้าที่อย่างถูกต้องและความเค้นสัมผัสสม่ำเสมอ มุมร่อง ความลึกของร่อง และความกว้างของร่อง ล้วนส่งผลต่อประสิทธิภาพการซีล พื้นผิวของร่องจะต้องเรียบพอที่จะทำให้ปะเก็นเปลี่ยนรูปและเติมเต็มความผิดปกติระดับจุลภาค แต่ไม่เรียบจนปะเก็นไม่สามารถยึดเกาะพื้นผิวได้ ตารางด้านล่างสรุปพารามิเตอร์ร่องหลักสำหรับปะเก็นวงแหวนมาตรฐาน

ที่โรงงานของเรา เราสามารถให้การสนับสนุนทางเทคนิคเกี่ยวกับการออกแบบร่องหน้าแปลนและการตัดเฉือนได้ นอกจากนี้เรายังมีบริการตรวจสอบร่องเพื่อตรวจสอบว่าร่องตรงตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องหรือไม่ นี่เป็นสิ่งสำคัญเนื่องจากร่องที่ชำรุดหรือเสียหายสามารถป้องกันไม่ให้ปะเก็นใหม่ปิดผนึกได้อย่างเหมาะสม

5. คำนวณและใช้งาน Bolt Preload อย่างไร

การคำนวณพรีโหลดของโบลต์เป็นขั้นตอนสำคัญในการออกแบบและประกอบข้อต่อปะเก็นวงแหวน พรีโหลดจะต้องเพียงพอที่จะสร้างแรงกดที่นั่งที่ต้องการบนปะเก็น แต่ไม่สูงจนทำให้หน้าแปลนหรือสลักเกลียว การคำนวณจะพิจารณาถึงความเค้นที่นั่งของปะเก็น ขนาดหน้าแปลน ขนาดและวัสดุของสลักเกลียว ตลอดจนความดันและอุณหภูมิในการทำงาน โดยทั่วไป พรีโหลดจะคำนวณโดยใช้ ASME Boiler และ Pressure Vessel Code หรือมาตรฐานที่เทียบเท่า เมื่อคำนวณพรีโหลดแล้ว จะต้องนำไปใช้กับโบลต์ในลักษณะที่ได้รับการควบคุม โดยทั่วไปจะทำโดยใช้ประแจแรงบิดหรือตัวปรับแรงตึงไฮดรอลิก ต้องปฏิบัติตามรูปแบบการขันให้แน่นเพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่สม่ำเสมอ ตารางด้านล่างสรุปขั้นตอนสำคัญในการใช้พรีโหลดโบลต์

ที่ Ningbo Kaxite Sealing Materials Co., Ltd. เราให้บริการลูกค้าด้วยขั้นตอนการสลักโดยละเอียดสำหรับปะเก็นข้อต่อแหวนของเรา นอกจากนี้เรายังมีการฝึกอบรมและการสนับสนุนนอกสถานที่เพื่อให้แน่ใจว่าการโหลดล่วงหน้าจะถูกนำไปใช้อย่างถูกต้อง เป้าหมายของเราคือการช่วยให้ลูกค้าของเราได้รับการปิดผนึกที่เชื่อถือได้ทุกครั้ง

6. ข้อกำหนดที่สำคัญสำหรับปะเก็นข้อต่อแหวนมีอะไรบ้าง

ข้อกำหนดที่สำคัญสำหรับปะเก็นวงแหวน ได้แก่ ขนาดของปะเก็น ระดับความดัน วัสดุ ประเภทหน้าตัด และความแข็ง ตารางด้านล่างให้ข้อมูลสรุปข้อกำหนดทั่วไปสำหรับปะเก็นวงแหวนของเรา

ที่โรงงานของเรา เราผลิตปะเก็นข้อต่อวงแหวนเพื่อให้ตรงตามข้อกำหนดเฉพาะเหล่านี้และอื่นๆ อีกมากมาย เราสามารถปรับแต่งปะเก็นให้เหมาะกับความต้องการเฉพาะของโครงการ รวมถึงวัสดุพิเศษ ขนาดพิเศษ และหน้าตัดพิเศษ ทีมวิศวกรของเราสามารถช่วยในกระบวนการคัดเลือกและให้ข้อมูลทางเทคนิคโดยละเอียดสำหรับโครงการของคุณได้

7. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ค่าพรีโหลดโบลต์ที่แนะนำสำหรับปะเก็นวงแหวนคืออะไร

คำตอบ: ค่าพรีโหลดโบลต์ที่แนะนำนั้นขึ้นอยู่กับขนาดปะเก็น ระดับแรงดัน วัสดุปะเก็น และวัสดุหน้าแปลน โดยทั่วไปจะคำนวณโดยใช้ ASME Boiler และ Pressure Vessel Code หรือมาตรฐานที่เทียบเท่า พรีโหลดต้องเพียงพอเพื่อสร้างแรงกดที่นั่งบนปะเก็นโดยไม่ทำให้หน้าแปลนหรือโบลต์เสียหาย ที่ Ningbo Kaxite Sealing Materials Co., Ltd. เราให้คำแนะนำการสลักเกลียวโดยละเอียดสำหรับปะเก็นวงแหวนแต่ละอันของเรา

คำถามที่ 2: ปะเก็นข้อต่อแหวนสามารถนำมาใช้ซ้ำได้หรือไม่

คำตอบ: โดยทั่วไปแล้ว ไม่ควรใช้ Ring Joint Gasket ซ้ำ เมื่อปะเก็นถูกบีบอัด มันจะเปลี่ยนรูปเป็นพลาสติกเพื่อให้สอดคล้องกับร่อง การเสียรูปนี้เกิดขึ้นอย่างถาวร และปะเก็นจะไม่กลับคืนสู่รูปทรงเดิม การใช้ปะเก็นวงแหวนซ้ำอาจทำให้เกิดการรั่วไหลได้เนื่องจากปะเก็นจะไม่สามารถปิดผนึกได้อย่างถูกต้องในครั้งที่สอง มาตรฐานอุตสาหกรรมคือการเปลี่ยนปะเก็นทุกครั้งที่เปิดข้อต่อ โรงงานของเราแนะนำให้ใช้ปะเก็นใหม่สำหรับการประกอบทุกครั้ง

คำถามที่ 3: อะไรคือความแตกต่างระหว่างปะเก็นข้อต่อแหวนวงรีและแปดเหลี่ยม?

คำตอบ: ปะเก็นวงรี (ชนิด R) มีหน้าตัดโค้งมน และใช้ในการใช้งานมาตรฐาน ปะเก็นแปดเหลี่ยม (ชนิด RX) มีหน้าตัดด้านแบนซึ่งให้การซีลที่มีประสิทธิภาพมากกว่าที่ความดันสูงกว่า ปะเก็นแปดเหลี่ยมต้องมีการออกแบบร่องที่แตกต่างจากปะเก็นวงรี ทางเลือกระหว่างทั้งสองขึ้นอยู่กับระดับความดันและร่องหน้าแปลน ทีมวิศวกรของเราสามารถช่วยคุณเลือกประเภทที่เหมาะสมสำหรับการใช้งานของคุณได้

คำถามที่ 4: ฉันจะรู้ได้อย่างไรว่าปะเก็นข้อต่อวงแหวนของฉันรั่วหรือไม่

คำตอบ: สัญญาณของปะเก็นข้อต่อแหวนรั่ว ได้แก่ ของเหลวหรือก๊าซที่มองเห็นได้ออกมาจากข้อต่อ ความดันของระบบลดลง และเสียงฟู่ หากคุณสงสัยว่ามีรอยรั่ว ควรลดความดันข้อต่อและตรวจสอบทันที ควรเปลี่ยนปะเก็นและควรตรวจสอบร่องหน้าแปลนว่ามีความเสียหายหรือไม่ การรั่วไหลอาจเป็นอันตรายได้ โดยเฉพาะอย่างยิ่งในการให้บริการที่มีแรงดันสูงหรือเป็นพิษ ดังนั้นจึงไม่ควรละเลย

คำถามที่ 5: รูปแบบการขันที่ถูกต้องสำหรับหน้าแปลนปะเก็นวงแหวนคืออะไร?

คำตอบ: รูปแบบการขันที่ถูกต้องคือรูปแบบดาว โดยขันโบลท์ให้แน่นเป็นลำดับการขัน ควรขันโบลต์ให้แน่นในหลายขั้นตอน โดยทั่วไปคือ 30%, 60% และ 100% ของแรงบิดเป้าหมาย เพื่อให้แน่ใจว่าปะเก็นถูกบีบอัดอย่างสม่ำเสมอและหน้าแปลนยังคงขนานกัน หลังจากการขันแน่นครั้งแรก ควรตรวจสอบแรงบิดหลังจากผ่านไป 24 ชั่วโมงเพื่อชดเชยการคืบและการคลายตัว ที่ Ningbo Kaxite Sealing Materials Co., Ltd. เรามีขั้นตอนการกระชับโดยละเอียดสำหรับปะเก็นข้อต่อแหวนของเรา

8. บทสรุป

พรีโหลดของโบลต์คือแรงที่กระตุ้นประสิทธิภาพการซีลของปะเก็นวงแหวน หากไม่มีการโหลดล่วงหน้าเพียงพอ ปะเก็นจะไม่สามารถเปลี่ยนรูปและสร้างหน้าสัมผัสความเค้นสูงซึ่งจำเป็นในการปิดผนึกข้อต่อแรงดันสูงและอุณหภูมิสูง พรีโหลดของโบลต์ต้องได้รับการคำนวณ ใช้ และควบคุมอย่างรอบคอบเพื่อให้แน่ใจว่ามีการซีลที่เชื่อถือได้ วัสดุปะเก็น ร่องหน้าแปลน และขั้นตอนการขันโบลต์ ล้วนมีบทบาทในประสิทธิภาพการซีล ที่ Ningbo Kaxite Sealing Materials Co., Ltd. โรงงานของเรามีความเชี่ยวชาญและประสบการณ์ในการผลิตปะเก็นวงแหวนที่ตรงตามข้อกำหนดที่ต้องการมากที่สุด เราใช้วัสดุคุณภาพสูง การตัดเฉือนที่แม่นยำ และการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าปะเก็นทุกชิ้นที่เราผลิตให้ประสิทธิภาพที่เชื่อถือได้ นอกจากนี้เรายังให้การสนับสนุนทางเทคนิคที่ครอบคลุมเพื่อช่วยให้ลูกค้าของเราบรรลุการปิดผนึกที่ประสบความสำเร็จ

ไม่ว่าคุณกำลังออกแบบระบบแรงดันสูงใหม่หรือบำรุงรักษาระบบที่มีอยู่ เราขอเชิญคุณติดต่อทีมเทคนิคของเราเพื่อหารือเกี่ยวกับความต้องการของคุณ เราสามารถให้ข้อมูลจำเพาะของผลิตภัณฑ์ คำแนะนำการโบลต์ และการสนับสนุนนอกสถานที่ได้ ความมุ่งมั่นของเราในด้านคุณภาพและความพึงพอใจของลูกค้าทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับการปิดผนึกการใช้งานทั่วโลก

ติดต่อ Ningbo Kaxite Sealing Materials Co., Ltd. วันนี้เพื่อหารือเกี่ยวกับข้อกำหนดปะเก็นข้อต่อแหวน และค้นพบว่าผลิตภัณฑ์ของเราสามารถรับประกันการปิดผนึกที่เชื่อถือได้ในการใช้งานที่มีความต้องการมากที่สุดของคุณได้อย่างไร
