ปะเก็นแบบหยักคืออะไร และจะปรับปรุงประสิทธิภาพการซีลทางอุตสาหกรรมได้อย่างไร?

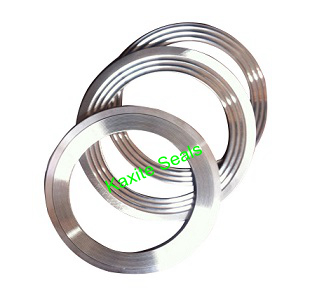

ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ประสิทธิภาพการปิดผนึกมีความสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม ในบรรดาปะเก็นหลายประเภทที่มีอยู่ ปะเก็นฟันปลาหรือที่รู้จักในชื่อปะเก็น Kammprofile หรือปะเก็นร่อง โดดเด่นด้วยความสามารถในการปิดผนึกที่เชื่อถือได้ภายใต้สภาวะอุณหภูมิ ความดัน และการหมุนเวียนความร้อนที่รุนแรง แต่ปะเก็นแบบหยักคืออะไรกันแน่? โดยพื้นฐานแล้ว มันเป็นปะเก็นโลหะที่มีชุดของรอยหยักหรือร่องที่มีศูนย์กลางอยู่บนพื้นผิวการซีล ซึ่งโดยทั่วไปจะหุ้มด้วยวัสดุที่หันหน้าอ่อน เช่น กราไฟท์, PTFE หรือวัสดุที่ไม่มีแร่ใยหิน รอยหยักจะสร้างเส้นการซีลหลายเส้นที่เน้นการรับแรงอัด ทำให้มั่นใจได้ว่าการซีลจะแน่นหนาแม้ว่าสภาพของหน้าแปลนจะน้อยกว่าอุดมคติก็ตาม ที่ Ningbo Kaxite Sealing Materials Co., Ltd. โรงงานของเราได้รับการผลิตที่มีประสิทธิภาพสูงปะเก็นหยักมานานกว่าสองทศวรรษ ให้บริการในอุตสาหกรรมต่างๆ ตั้งแต่น้ำมันและก๊าซ ไปจนถึงกระบวนการทางเคมีและการผลิตไฟฟ้า

แต่ปะเก็นแบบหยักจะปรับปรุงประสิทธิภาพการซีลได้อย่างไร เมื่อเทียบกับปะเก็นโลหะแบนแบบดั้งเดิมหรือปะเก็นแผลแบบเกลียว คำตอบอยู่ที่ปฏิสัมพันธ์ทางกลที่เป็นเอกลักษณ์กับพื้นผิวหน้าแปลน เมื่อถูกบีบอัด ฟันปลาจะฝังเข้าไปในวัสดุที่หันหน้าเล็กน้อย ทำให้เกิดเกราะป้องกันการรั่วซึมที่มีประสิทธิภาพสูง แกนโลหะให้ความแข็งแรงของโครงสร้างและความต้านทานต่อแรงกด ในขณะที่พื้นผิวที่อ่อนนุ่มจะปรับให้เข้ากับความไม่สมบูรณ์และความไม่สม่ำเสมอของหน้าแปลน การผสมผสานนี้ส่งผลให้เกิดความแน่นเป็นพิเศษโดยมีค่าพรีโหลดโบลต์ค่อนข้างต่ำ ช่วยลดความเสี่ยงของความเสียหายของหน้าแปลนและทำให้การบำรุงรักษาง่ายขึ้น นอกจากนี้ ปะเก็นแบบหยักยังให้ความต้านทานต่อการหมุนเวียนด้วยความร้อนได้เหนือกว่า เนื่องจากแกนโลหะและแบบฟันปลารองรับการเคลื่อนไหวโดยไม่สูญเสียแรงซีล บทความนี้จะให้ข้อมูลเจาะลึกทางเทคนิคที่ครอบคลุมเกี่ยวกับการออกแบบปะเก็นแบบหยัก การเลือกวัสดุ ข้อมูลประสิทธิภาพ และแนวทางปฏิบัติที่ดีที่สุดในการใช้งาน พร้อมข้อกำหนดโดยละเอียดจากกลุ่มผลิตภัณฑ์ที่กว้างขวางของโรงงานของเรา

สารบัญ

• 1. เหตุใดการออกแบบแบบหยักจึงสร้างประสิทธิภาพการซีลที่เหนือกว่า
• 2. ปะเก็นแบบหยักจัดการกับอุณหภูมิและแรงกดดันที่รุนแรงได้อย่างไร
• 3. ข้อกำหนดทางเทคนิคที่สำคัญของปะเก็นหยักของเรามีอะไรบ้าง
• 4. การติดตั้งที่เหมาะสมสามารถเพิ่มประสิทธิภาพสูงสุดของปะเก็นหยักได้อย่างไร?
• คำถามที่พบบ่อย (FAQ)
• บทสรุปและการสอบถามปะเก็นแบบกำหนดเอง

เหตุใดการออกแบบแบบหยักจึงสร้างประสิทธิภาพการปิดผนึกที่เหนือกว่า

ปะเก็นแบบหยักได้รับประสิทธิภาพการปิดผนึกที่เหนือกว่าจากหลักการของความเข้มข้นของความเค้น ต่างจากปะเก็นแบนที่ต้องอาศัยแรงอัดสม่ำเสมอบนพื้นที่ขนาดใหญ่ ปะเก็นฟันปลาใช้ร่องที่มีศูนย์กลาง รูปตัว V หรือศูนย์กลางที่รวมแรงจับยึดเข้ากับเส้นการปิดผนึกที่แคบและมีความเครียดสูง เมื่อปะเก็นถูกบีบอัดระหว่างหน้าแปลนทั้งสอง ฟันปลาจะกัดเข้ากับวัสดุที่หันหน้าอย่างอ่อน ทำให้เกิดวงแหวนศูนย์กลางหลายวงที่สัมผัสกันอย่างใกล้ชิด วิธีการซีลแบบหลายบรรทัดนี้ช่วยชดเชยความไม่สมบูรณ์ของพื้นผิวหน้าแปลน เช่น รอยขีดข่วน หลุมการกัดกร่อน หรือการบิดเบี้ยวเล็กน้อย เนื่องจากแต่ละฟันปลาทำหน้าที่เป็นซีลอิสระ แม้ว่าสายการซีลเส้นหนึ่งเสียหาย แต่เส้นที่เหลือยังคงรักษาการซีลไว้ โรงงานของเราที่Ningbo Kaxite ซีลวัสดุ Co., Ltd. ได้ออกแบบปะเก็นแบบหยักของเราที่มีรูปทรงร่องที่ปรับให้เหมาะสมเพื่อเพิ่มจำนวนเส้นการซีลที่ใช้งานสูงสุด ขณะเดียวกันก็รักษาความหนาของโลหะให้เพียงพอสำหรับการต้านทานแรงกด

กลไกสำคัญที่ทำให้การออกแบบแบบหยักเหนือกว่า:

• ผลกระทบของความเข้มข้นของความเครียด:ฟันปลาจะรวมโหลดของโบลต์ไว้บนพื้นที่การซีลที่มีประสิทธิภาพซึ่งมีขนาดเล็กกว่ามาก ซึ่งจะเพิ่มความดันการซีลต่อหน่วยพื้นที่ 5 ถึง 10 เท่าเมื่อเทียบกับปะเก็นแบบแบน ช่วยให้ปะเก็นแบบหยักสามารถปิดผนึกได้อย่างมีประสิทธิภาพที่โหลดโบลต์ที่ต่ำกว่า ลดความเสี่ยงของการบิดเบี้ยวของหน้าแปลนและความล้าของโบลต์
• อุปสรรคในการปิดผนึกหลายแบบ:โดยทั่วไปแล้วจะมีรอยหยักศูนย์กลาง 8 ถึง 12 ซี่ในแต่ละหน้า ปะเก็นแบบหยักจะช่วยป้องกันการรั่วไหลได้หลายแบบ ในกรณีที่มีข้อบกพร่องเฉพาะที่หรือมีการคลายตัวของฟันเลื่อยซี่หนึ่ง ฟันเลื่อยที่อยู่ติดกันจะคงการปิดผนึกไว้ ความซ้ำซ้อนนี้มีความสำคัญอย่างยิ่งในการใช้งานที่มีความสำคัญต่อความปลอดภัย เช่น ภาชนะรับแรงดันและหน้าแปลนท่อ
• ความยืดหยุ่นต่อการหมุนเวียนตามความร้อน:แกนโลหะของปะเก็นแบบหยักทำหน้าที่เป็นสปริง โดยรักษาระดับแรงซีลแม้ในขณะที่หน้าแปลนขยายและหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ วัสดุที่หันหน้าไปทางอ่อนจะคืบคลานและคลายตัวเมื่อเวลาผ่านไป แต่รอยหยักจะชดเชย และทำให้มั่นใจได้ว่ามีการผนึกแน่นตลอดวงจรความร้อน การทดสอบของโรงงานของเราแสดงให้เห็นว่าปะเก็นแบบหยักสามารถรักษาความเค้นในการซีลเริ่มต้นได้ร้อยละ 85 หลังจากผ่านรอบการให้ความร้อน 500 รอบตั้งแต่ -40°C ถึง 400°C
• ลดการเตรียมพื้นผิวหน้าแปลน:เนื่องจากฟันปลารองรับความผิดปกติของพื้นผิว ปะเก็นฟันปลาจึงต้องการข้อกำหนดการตกแต่งหน้าแปลนที่เข้มงวดน้อยกว่าปะเก็นแบบอ่อน โดยทั่วไปพื้นผิวหน้าแปลนที่มีความหยาบ Ra 3.2 ถึง 6.3 ไมโครเมตร จะช่วยลดต้นทุนการตัดเฉือนได้

ข้อมูลเชิงปริมาณจากห้องปฏิบัติการของเราแสดงให้เห็นถึงข้อได้เปรียบด้านประสิทธิภาพ ในการทดสอบการรั่วที่เป็นมาตรฐาน (การทดสอบการรั่วของฮีเลียม แมสสเปกโตรมิเตอร์) ปะเก็นกราไฟท์แบบแบนที่มีความหนา 1.6 มม. มีอัตราการรั่วไหล 0.03 มก./(ลบ.ม.) ที่ความดันหน้าแปลน 50 บาร์ ปะเก็นฟันปลาที่มีการหันหน้าด้วยกราไฟท์ โดยใช้หน้าแปลนและโหลดโบลต์เดียวกัน ทำให้มีอัตราการรั่วที่ 0.001 มก./(เมตร·วินาที) ซึ่งต่ำกว่า 30 เท่า การปรับปรุงประสิทธิภาพการซีลอย่างมากนี้เป็นเหตุผลว่าทำไมปะเก็นแบบหยักจึงได้รับคำสั่งในการใช้งานที่มีความสมบูรณ์สูงหลายอย่าง เช่น บริการไฮโดรเจนและการจัดการ LNG ซึ่งยอมรับไม่ได้แม้แต่การรั่วไหลเพียงเล็กน้อย

นอกจากนี้ การออกแบบแบบหยักยังช่วยเพิ่มความต้านทานของปะเก็นต่อ "ระเบิด" ภายใต้แรงดันภายในสูง ฟันปลาจะสร้างการเชื่อมต่อทางกลกับวัสดุที่หันหน้า เพื่อป้องกันไม่ให้ถูกอัดออกจากช่องว่างของหน้าแปลน นี่เป็นโหมดความล้มเหลวทั่วไปสำหรับปะเก็นแบบอ่อน โดยเฉพาะอย่างยิ่งในการใช้งานที่อุณหภูมิสูง ปะเก็นฟันปลาของเราได้รับการทดสอบให้ทนทานต่อแรงดันภายในสูงถึง 250 บาร์โดยไม่ต้องเผชิญการอัดขึ้นรูป ให้การปิดผนึกที่เชื่อถือได้แม้ในบริการที่มีความต้องการมากที่สุด การผสมผสานระหว่างประสิทธิภาพการซีล ความยืดหยุ่น และความต้านทานการระเบิดสูง ทำให้ปะเก็นฟันปลากลายเป็นตัวเลือกที่ต้องการสำหรับการใช้งานซีลที่สำคัญทั่วโลก

ปะเก็นแบบหยักจัดการกับอุณหภูมิและแรงกดดันที่รุนแรงได้อย่างไร

ประสิทธิภาพของปะเก็นฟันปลาภายใต้สภาวะที่รุนแรงถูกกำหนดโดยวัสดุที่ใช้สำหรับทั้งแกนโลหะและส่วนหน้าแบบอ่อน แกนโลหะซึ่งโดยทั่วไปแล้วทำจากสแตนเลส (เช่น 304, 316, 316L) ให้ความแข็งแรงเชิงกลและสปริงแบ็คที่จำเป็นในการทนทานต่อแรงจับยึดสูงและแรงกดดันภายใน วัสดุปิดผิวซึ่งอาจเป็นกราไฟท์, PTFE, ไมกา หรือไฟเบอร์เซรามิก ช่วยให้มีความสอดคล้องและทนต่อสารเคมีที่จำเป็นในการปิดผนึกกับของไหลในกระบวนการ ด้วยการเลือกส่วนผสมระหว่างแกนกลางและวัสดุปิดผิวที่เหมาะสม ปะเก็นแบบหยักสามารถออกแบบให้ทำงานที่อุณหภูมิตั้งแต่ความเย็นเยือกแข็ง (-196°C) สูงถึง 1,000°C (พร้อมไมก้าหรือเซรามิกปิดหน้า) และแรงดันตั้งแต่สุญญากาศจนถึง 350 บาร์ โรงงานของเราที่ Kaxite มีการผสมผสานวัสดุที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของแต่ละการใช้งาน

ข้อควรพิจารณาเกี่ยวกับวัสดุที่สำคัญสำหรับการใช้งานในสภาวะที่รุนแรง:

• บริการอุณหภูมิสูง (400°C ถึง 1,000°C):สำหรับอุณหภูมิที่สูงกว่า 400°C ไม่แนะนำให้ใช้การหุ้มด้วยกราไฟท์เนื่องจากการเกิดออกซิเดชัน เราขอเสนอปะเก็นฟันเลื่อยที่เคลือบไมก้าหรือเซรามิกไฟเบอร์ ซึ่งสามารถทนต่ออุณหภูมิได้สูงถึง 1,000°C โดยทั่วไปแกนโลหะจะทำจากโลหะผสมทนความร้อน เช่น Inconel 600 หรือ 625 โรงงานของเราได้จัดหาปะเก็นแบบหยักสำหรับซีลประตูเตาหลอมและระบบไอเสียในโรงงานปิโตรเคมี ด้วยประสิทธิภาพที่ได้รับการพิสูจน์แล้วจากการดำเนินงานหลายปี
• บริการไครโอเจนิกส์ (ต่ำถึง -196°C):สำหรับก๊าซธรรมชาติเหลว (LNG) และการใช้งานแช่แข็งอื่นๆ ปะเก็นฟันปลาจะต้องคงความยืดหยุ่นและปิดผนึกได้อย่างมีประสิทธิภาพที่อุณหภูมิต่ำมาก เราใช้แกนสแตนเลส 316L (ซึ่งคงความเหนียวรับแรงกระแทกที่อุณหภูมิต่ำ) และพื้นผิว PTFE บริสุทธิ์ PTFE ยังคงความยืดหยุ่นที่อุณหภูมิ -196°C และให้การปิดผนึกที่ดีเยี่ยม ปะเก็นฟันเลื่อยของเราถูกนำมาใช้ในสายส่ง LNG โดยไม่มีรายงานการรั่วไหลเป็นศูนย์ในช่วง 5 ปี
• การใช้งานแรงดันสูง (สูงถึง 350 บาร์):สำหรับบริการที่มีแรงดันสูง ความหนาของแกนโลหะและความลึกของฟันเลื่อยจะต้องได้รับการปรับปรุงให้เหมาะสมเพื่อป้องกันการบดของฟันเลื่อย โรงงานของเราใช้ความหนาของแกน 1.5 มม. ถึง 3.0 มม. โดยมีความลึกของฟันปลา 0.3 มม. ถึง 0.5 มม. วัสดุหันหน้าถูกเลือกเพื่อต้านทานการอัดขึ้นรูป เราแนะนำให้หันหน้าไปทางกราไฟท์ด้วยวงแหวนป้องกันการอัดขึ้นรูปสำหรับแรงดันที่สูงกว่า 150 บาร์
• บริการที่มีฤทธิ์กัดกร่อน:สำหรับสภาพแวดล้อมทางเคมีที่รุนแรง เราขอเสนอปะเก็นแบบหยักที่มีแกนที่ทำจาก Hastelloy, Monel หรือไทเทเนียม และส่วนปิดผิวที่ทำจาก PTFE แบบขยายหรือสารประกอบ PTFE ที่ได้รับการดัดแปลง วัสดุเหล่านี้ต้านทานการโจมตีจากกรด ด่าง และตัวทำละลาย ในขณะที่ยังคงความสามารถในการปิดผนึกไว้

เพื่อตรวจสอบประสิทธิภาพของปะเก็นหยักของเราภายใต้สภาวะที่รุนแรง โรงงานของเราดำเนินการทดสอบประเภทต่างๆ ตามมาตรฐาน ASME B16.20, EN 13555 และ DIN 28091 การทดสอบเหล่านี้ประกอบด้วยการทดสอบแรงอัดด้วยความร้อน (การวัดความผ่อนคลายที่อุณหภูมิสูง) การทดสอบการรั่ว (ด้วยฮีเลียมหรือไนโตรเจนที่ความดันต่างกัน) และการทดสอบการหมุนเวียนด้วยความร้อน (ระหว่างอุณหภูมิห้องกับอุณหภูมิการใช้งานสูงสุด) ปะเก็นฟันเลื่อยของเราผ่านการทดสอบเหล่านี้อย่างสม่ำเสมอ ทำให้ได้อัตราการรั่วไหลที่ตรงตามข้อกำหนดการปล่อยก๊าซเรือนกระจกของ TA-Luft (เยอรมนี) และ EPA (USA) ที่เข้มงวดที่สุด

ในโครงการล่าสุดสำหรับโรงกลั่นในตะวันออกกลาง ปะเก็นแบบหยักที่มีแกน 316 ลิตรและส่วนหน้าเป็นกราไฟท์ได้รับการระบุสำหรับคอลัมน์การกลั่นที่ทำงานที่อุณหภูมิ 320°C และ 80 บาร์ ปะเก็นถูกติดตั้งในหน้าแปลน 20 ชิ้น โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 4" ถึง 24" หลังจากดำเนินการมาสามปี โรงงานได้ทำการสำรวจการรั่วไหลและไม่พบรอยรั่วที่ตรวจพบได้จากหน้าแปลน ซึ่งเป็นการยืนยันความน่าเชื่อถือของปะเก็นแบบหยักของเราในสภาวะที่รุนแรง ประสิทธิภาพนี้เมื่อรวมกับการนำปะเก็นกลับมาใช้ใหม่ได้ (ในหลายกรณี แกนโลหะสามารถถูกเปลี่ยนหน้าด้วยวัสดุหันหน้าแบบใหม่ได้) ทำให้ปะเก็นแบบหยักเป็นโซลูชันที่คุ้มต้นทุนสูงสำหรับการใช้งานซีลที่ท้าทาย

ข้อมูลจำเพาะทางเทคนิคที่สำคัญของปะเก็นหยักของเรามีอะไรบ้าง

Ningbo Kaxite ซีลวัสดุ Co., Ltd. ผลิตปะเก็นแบบหยักครบวงจรที่ออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายของงานซีลทางอุตสาหกรรม ผลิตภัณฑ์ของเราประกอบด้วยขนาดมาตรฐานตาม ASME B16.20, EN 1514 และ DIN 2697 รวมถึงขนาดที่กำหนดเองสำหรับหน้าแปลนแบบพิเศษ ตารางด้านล่างแสดงข้อกำหนดทางเทคนิคที่สำคัญสำหรับประเภทปะเก็นหยักที่ได้รับความนิยมมากที่สุด ซึ่งใช้ในอุตสาหกรรมเคมี ปิโตรเคมี การผลิตไฟฟ้า และการแปรรูปอาหาร ค่าทั้งหมดขึ้นอยู่กับการทดสอบประเภทตามมาตรฐาน ASME และ EN โรงงานของเรายังสามารถผลิตปะเก็นฟันเลื่อยด้วยวัสดุพิเศษ เช่น แกนเคลือบเงินสำหรับการนำอุณหภูมิสูง หรือแผ่นกราไฟท์ขัดผิวที่มีระดับความบริสุทธิ์สูง

นอกเหนือจากข้อเสนอมาตรฐานเหล่านี้ โรงงานของเรายังมีคุณสมบัติเสริมหลายประการเพื่อเพิ่มประสิทธิภาพและทำให้การติดตั้งง่ายขึ้น ซึ่งรวมถึงวงแหวนศูนย์กลางด้านในและด้านนอก (เพื่อลดความซับซ้อนในการจัดตำแหน่งและป้องกันการบีบอัดมากเกินไป) วงแหวนระบุตำแหน่ง (เพื่อยึดปะเก็นให้เข้าที่ระหว่างการประกอบหน้าแปลนแนวตั้ง) และการออกแบบ "ช่องระบายแก๊ส" (สำหรับปะเก็นฟันปลาสองด้านเพื่อป้องกันก๊าซติดอยู่) นอกจากนี้เรายังเสนอขนาดแบบกำหนดเองที่หลากหลาย ตั้งแต่ 1/2" NPS ถึง 60" NPS และรูปทรงพิเศษสำหรับหน้าแปลนที่ไม่ได้มาตรฐาน ปะเก็นฟันปลาของเราทั้งหมดมาพร้อมกับแผ่นการติดตั้งโดยละเอียดและแผนภูมิคำแนะนำแรงบิด เพื่อให้มั่นใจว่าปะเก็นได้รับการติดตั้งอย่างถูกต้องเพื่อประสิทธิภาพสูงสุด

การควบคุมคุณภาพถือเป็นสิ่งสำคัญในโรงงานของเรา ปะเก็นฟันเลื่อยแต่ละชิ้นผ่านการตรวจสอบด้วยสายตาเพื่อหาข้อบกพร่องที่พื้นผิว การตรวจสอบขนาดโดยใช้ CMM (เครื่องวัดพิกัด) สำหรับหน้าแปลนที่สำคัญ และการทดสอบการรั่วสำหรับการใช้งานแรงดันสูง เราจัดทำรายงานการตรวจสอบย้อนกลับของวัสดุฉบับสมบูรณ์ รวมถึงใบรับรองโรงงานสำหรับแกนโลหะ และการรับรองความบริสุทธิ์และคุณสมบัติของวัสดุที่ปิดผิว การตรวจสอบย้อนกลับนี้เป็นสิ่งจำเป็นสำหรับอุตสาหกรรมที่มีข้อกำหนดด้านคุณภาพที่เข้มงวด เช่น นิวเคลียร์และการบินและอวกาศ ปะเก็นฟันปลาของเราเป็นไปตามข้อกำหนด European Pressure Equipment Directive (PED) อย่างสมบูรณ์ และมีจำหน่ายพร้อมกับเครื่องหมาย CE เมื่อจำเป็น

การติดตั้งที่เหมาะสมสามารถเพิ่มประสิทธิภาพสูงสุดของปะเก็นหยักได้อย่างไร?

แม้แต่ปะเก็นฟันเลื่อยคุณภาพสูงสุดก็ยังใช้งานไม่ได้หากติดตั้งไม่ถูกต้อง การออกแบบที่เป็นเอกลักษณ์ของปะเก็นแบบหยัก—อาศัยความเข้มข้นของความเค้นและแนวการซีลหลายเส้น—ต้องมีขั้นตอนการติดตั้งเฉพาะเพื่อให้ได้ประสิทธิภาพสูงสุด ข้อผิดพลาดในการติดตั้งทั่วไป ได้แก่ การขันแน่นเกินไป (ซึ่งอาจบดขยี้ฟันปลาได้) การขันน้อยเกินไป (ทำให้เกิดการรั่วไหล) การใส่โบลต์ไม่สม่ำเสมอ (ทำให้เกิดการบิดเบี้ยวของหน้าแปลน) และความเสียหายต่อวัสดุที่หันหน้าออกระหว่างการขนย้าย ที่ Ningbo Kaxite Sealing Materials Co., Ltd. โรงงานของเราได้พัฒนาโปรโตคอลการติดตั้งโดยละเอียดที่ได้รับการตรวจสอบภาคสนามมากกว่าพันครั้ง การปฏิบัติตามหลักเกณฑ์เหล่านี้ทำให้มั่นใจได้ว่าปะเก็นแบบหยักมีศักยภาพในการปิดผนึกเต็มที่และมีอายุการใช้งานที่คาดหวังไว้

ขั้นตอนการติดตั้งที่จำเป็นสำหรับปะเก็นแบบหยัก:

• ตรวจสอบพื้นผิวหน้าแปลนและปะเก็น:ก่อนการติดตั้ง ให้ตรวจสอบหน้าแปลนเพื่อหาสิ่งแปลกปลอม ขอบคม หรือมีรอยขีดข่วนลึกหรือไม่ ผิวสำเร็จของหน้าแปลนควรอยู่ในช่วง Ra 3.2 ถึง 6.3 ไมโครเมตร เพื่อประสิทธิภาพสูงสุด ตรวจสอบปะเก็นฟันเลื่อยเพื่อดูว่ามีความเสียหายต่อฟันปลาหรือผิวหน้าหรือไม่ หากปะเก็นหลุดหรือเสียหาย ให้เปลี่ยนปะเก็นใหม่
• การจัดกึ่งกลางและการจัดตำแหน่ง:ตรวจสอบให้แน่ใจว่าปะเก็นอยู่ตรงกลางหน้าแปลน โดยเฉพาะอย่างยิ่งในการใช้งานที่มีแรงดันหรือวงจรความร้อน หากปะเก็นมีวงแหวนตรงกลาง ให้ใช้ปะเก็นเพื่อจัดแนวปะเก็น หลีกเลี่ยงการใช้สารหล่อลื่นหรือสารเคลือบหลุมร่องฟันบนหน้าปะเก็น เนื่องจากจะช่วยลดแรงเสียดทานและทำให้เกิดการขันแน่นเกินไปได้
• ลำดับการโหลดโบลต์:ขันโบลต์ให้แน่นเป็นรูปดาว (รูปแบบกากบาท) เสมอเพื่อให้แน่ใจว่ารับน้ำหนักได้เท่ากัน ซึ่งจะช่วยป้องกันการบิดเบี้ยวของหน้าแปลนและการบีบอัดปะเก็นที่ไม่สม่ำเสมอ สำหรับหน้าแปลนที่มีโบลท์มากกว่า 4 ตัว ให้ใช้รูปแบบการขันตามลำดับที่แนะนำโดยผู้ผลิตหน้าแปลน
• การควบคุมแรงบิด:ใช้ประแจทอร์คหรือตัวปรับแรงตึงไฮดรอลิกที่ปรับเทียบแล้วเพื่อให้ได้โหลดโบลต์ที่แนะนำ โรงงานของเรามีแผนภูมิแนะนำแรงบิดที่ระบุความเค้นโบลต์ที่แนะนำโดยพิจารณาจากขนาดปะเก็น วัสดุที่หันหน้า และเงื่อนไขการบริการ การขันให้แน่นเกิน 10 เปอร์เซ็นต์ของแรงบิดที่แนะนำอาจทำให้ฟันปลาเสียหายและลดความยืดหยุ่นของปะเก็นได้
• แรงบิดซ้ำหลังจากรอบความร้อน:สำหรับการใช้งานที่อุณหภูมิสูง เราแนะนำให้บิดโบลต์ใหม่หลังจากรอบการให้ความร้อนครั้งแรก (เพิ่มความร้อนจนถึงอุณหภูมิใช้งาน) เนื่องจากวัสดุหน้าแปลนและโบลต์จะขยายตัวในอัตราที่ต่างกัน เพื่อให้แน่ใจว่าปะเก็นจะรักษาความเค้นในการซีลไว้หลังจากที่ระบบถึงจุดสมดุล

กรณีศึกษาจากโรงงานเคมีแห่งหนึ่งในสหรัฐอเมริกาแสดงให้เห็นถึงความสำคัญของการติดตั้งที่ถูกต้อง โรงงานใช้ปะเก็นแบบหยักของเราบนหน้าแปลนเครื่องปฏิกรณ์ที่ทำงานที่อุณหภูมิ 250°C และ 60 บาร์ แม้จะมีปะเก็นคุณภาพสูง แต่โรงงานก็ประสบปัญหาการรั่วไหลเป็นระยะๆ จากการตรวจสอบพบว่าขันโบลต์หน้าแปลนให้แน่นเป็นวงกลม ไม่ใช่แบบกากบาท ส่งผลให้รับน้ำหนักไม่สม่ำเสมอและหน้าแปลนบิดเบี้ยว หลังจากฝึกอบรมทีมบำรุงรักษาเกี่ยวกับขั้นตอนการขันให้แน่นที่ถูกต้องแล้ว การรั่วไหลก็หายไป และปะเก็นก็ทำงานได้อย่างไม่มีที่ติเป็นเวลาสามปีข้างหน้าจนกว่าจะมีการปิดซ่อมบำรุงตามแผนครั้งถัดไป ตัวอย่างนี้เน้นย้ำว่าการติดตั้งที่เหมาะสมมีความสำคัญพอๆ กับการเลือกปะเก็น

โรงงานของเรามีโปรแกรมการฝึกอบรมการติดตั้งฟรีสำหรับลูกค้าของเรา ซึ่งสามารถดำเนินการนอกสถานที่หรือทางออนไลน์ได้ การฝึกอบรมครอบคลุมถึงการจัดการปะเก็น การตรวจสอบหน้าแปลน การคำนวณแรงบิด และการใช้อุปกรณ์ปรับแรงตึงไฮดรอลิก นอกจากนี้เรายังมีรายการตรวจสอบการติดตั้งที่ทีมงานบำรุงรักษาสามารถใช้ได้เพื่อให้แน่ใจว่าทุกขั้นตอนเสร็จสมบูรณ์ นอกจากนี้ เรายังเสนอบริการปรับแรงบิดใหม่สำหรับหน้าแปลนวิกฤติ โดยช่างเทคนิคของเราจะไปที่ไซต์งานเพื่อทำการปรับแรงบิดใหม่หลังจากรอบความร้อนครั้งแรก ด้วยการลงทุนในการติดตั้งที่เหมาะสม คุณสามารถมั่นใจได้ว่าปะเก็นแบบหยักของคุณมีประสิทธิภาพและอายุการใช้งานสูงสุด ปกป้องอุปกรณ์และบุคลากรของคุณ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรคือความแตกต่างระหว่างปะเก็นแบบหยักและปะเก็นแบบเกลียว?

คำตอบ: ทั้งสองแบบเป็นปะเก็นประสิทธิภาพสูง แต่มีความแตกต่างกันในด้านโครงสร้างและหลักการซีล ปะเก็นพันแผลแบบเกลียวทำจากโลหะสลับชั้นและวัสดุตัวเติมที่พันเป็นเกลียว ซึ่งมีลักษณะคล้ายสปริงและมีความยืดหยุ่นสูง ในทางกลับกัน ปะเก็นแบบหยักประกอบด้วยแกนโลหะแข็งที่มีรอยหยักแบบศูนย์กลางบนพื้นผิว หุ้มด้วยแผ่นปิดแบบอ่อน ปะเก็นแบบหยักมีความต้านทานการระเบิดสูงกว่า และมีโอกาสเกิดความเสียหายน้อยกว่าระหว่างการเคลื่อนย้ายและการติดตั้ง โดยทั่วไปแล้วยังต้องใช้โหลดโบลต์ที่ต่ำกว่าเพื่อให้ได้การซีลเมื่อเปรียบเทียบกับปะเก็นแผลแบบเกลียวที่มีขนาดเท่ากัน สำหรับการใช้งานที่มีการหมุนเวียนความร้อนอย่างรุนแรงหรือแรงดันภายในสูง ปะเก็นแบบหยักมักเป็นตัวเลือกที่ต้องการ เนื่องจากมีแกนโลหะที่แข็งแกร่งและแนวการซีลหลายแบบ

คำถามที่ 2: ปะเก็นฟันปลาสามารถนำกลับมาใช้ใหม่ได้หลังจากการถอดออกหรือไม่

คำตอบ: โดยทั่วไป เราไม่แนะนำให้ใช้ปะเก็นฟันปลาซ้ำ โดยเฉพาะอย่างยิ่งในบริการที่สำคัญ เมื่อปะเก็นถูกบีบอัด ฟันปลาและวัสดุหันหน้าจะเข้ากันเป็นชุดและอาจไม่ปิดผนึกอย่างมีประสิทธิภาพหากนำกลับมาใช้ใหม่ อย่างไรก็ตาม ในการใช้งานที่ไม่สำคัญ แรงดันต่ำ และอุณหภูมิต่ำ อาจสามารถนำปะเก็นกลับมาใช้ใหม่ได้หากวัสดุที่หันหน้ายังคงไม่บุบสลายและฟันปลาไม่เสียรูป แกนโลหะมักจะถูกเปลี่ยนหน้าด้วยวัสดุหันหน้าแบบใหม่ที่โรงงานของเรา เพื่อคืนสภาพปะเก็นให้อยู่ในสภาพใหม่ บริการนี้ใช้ได้กับปะเก็นขนาดใหญ่ซึ่งมีต้นทุนการเปลี่ยนสูง สำหรับการใช้งานที่คำนึงถึงความปลอดภัย ให้ใช้ปะเก็นฟันปลาใหม่เสมอ

คำถามที่ 3: แรงดันและอุณหภูมิสูงสุดสำหรับปะเก็นฟันปลาคือเท่าใด

คำตอบ: แรงดันและอุณหภูมิสูงสุดขึ้นอยู่กับวัสดุที่ใช้ ด้วยแกนสแตนเลส 316L และกราไฟท์ขยาย ปะเก็นฟันปลาของเราสามารถทำงานได้ที่อุณหภูมิสูงถึง 450°C (ในบรรยากาศเฉื่อย) และแรงดันสูงถึง 250 บาร์ สำหรับอุณหภูมิที่สูงขึ้น รุ่นที่หันหน้าไปทางไมกาหรือหันหน้าไปทางเซรามิกสามารถรองรับอุณหภูมิได้ถึง 800°C ถึง 1000°C แต่ระดับแรงดันจะลดลงเล็กน้อย สำหรับการใช้งานแบบไครโอเจนิกส์ ปะเก็นสามารถทำงานได้ที่อุณหภูมิ -196°C โดยหันหน้าไปทาง PTFE จำเป็นต้องปรึกษาเอกสารข้อมูลทางเทคนิคของเราหรือติดต่อโรงงานของเราที่ Ningbo Kaxite Sealing Materials Co., Ltd. เพื่อเลือกการผสมวัสดุที่ถูกต้องสำหรับสภาพการทำงานเฉพาะของคุณ

คำถามที่ 4: ปะเก็นฟันปลาจำเป็นต้องมีพื้นผิวหน้าแปลนแบบใด

คำตอบ: เพื่อประสิทธิภาพสูงสุด ผิวสำเร็จของหน้าแปลนควรอยู่ที่ Ra 3.2 ถึง 6.3 ไมโครเมตร (125 ถึง 250 ไมโครนิ้ว) การเคลือบผิวนี้ให้ความหยาบเพียงพอเพื่อให้ฟันปลากัดเข้ากับวัสดุที่หันหน้าออกได้โดยไม่ทำให้ผิวหน้าเสียหาย ผิวสำเร็จที่เรียบกว่า (เช่น Ra 1.6) สามารถลดแรงเสียดทานและทำให้ปะเก็นลื่นไถลในระหว่างการขันโบลต์ ในขณะที่ผิวสำเร็จที่หยาบกว่าอาจนำไปสู่การสึกหรอที่ผิวหน้ามากเกินไป โรงงานของเราให้คำแนะนำในการเตรียมหน้าแปลนสำหรับประเภทและวัสดุหน้าแปลนต่างๆ หากหน้าแปลนสึกกร่อนหรือมีรอยขีดข่วนลึก เราแนะนำให้ตัดเฉือนพื้นผิวหน้าแปลนใหม่ก่อนติดตั้งปะเก็นฟันปลา

คำถามที่ 5: ปะเก็นฟันเลื่อยเปรียบเทียบกับปะเก็นแผ่น (ตัดจากแผ่น) ในแง่ของประสิทธิภาพอย่างไร

คำตอบ: ปะเก็นแผ่นนั้นเรียบง่ายกว่าและราคาถูกกว่า แต่ต้องใช้การบีบอัดที่สม่ำเสมอบนพื้นที่ขนาดใหญ่ และมีความไวต่อความผิดปกติของหน้าแปลนและการเปลี่ยนแปลงโหลดของโบลต์มากกว่า ปะเก็นแบบหยักให้ประสิทธิภาพการซีลที่เหนือกว่า โดยเฉพาะอย่างยิ่งในการใช้งานรอบแรงดันสูง อุณหภูมิสูง และด้วยความร้อน การออกแบบแบบหยักจะเน้นที่โหลดและสร้างเส้นการซีลหลายเส้น ทำให้สามารถชดเชยความไม่สมบูรณ์ของหน้าแปลนได้มากขึ้น นอกจากนี้ ปะเก็นแบบหยักยังมีอัตราการคลายตัวของการคืบที่ต่ำกว่ามาก โดยคงแรงปิดผนึกไว้เมื่อเวลาผ่านไป สำหรับการใช้งานที่สำคัญซึ่งไม่สามารถทนต่อการรั่วซึมได้ ปะเก็นแบบหยักเป็นตัวเลือกที่ดีกว่าปะเก็นแบบแผ่น โรงงานของเราสามารถให้การวิเคราะห์ประสิทธิภาพเชิงเปรียบเทียบเพื่อช่วยคุณในการเลือกสิ่งที่ถูกต้อง

สรุป: การปิดผนึกที่เชื่อถือได้ด้วยปะเก็นหยักจาก Ningbo Kaxite

ปะเก็นฟันเลื่อยเป็นโซลูชั่นที่ได้รับการพิสูจน์แล้วสำหรับการใช้งานซีลทางอุตสาหกรรมที่มีความต้องการสูง โดยนำเสนอประสิทธิภาพที่เหนือกว่าผ่านการออกแบบหยักที่เป็นเอกลักษณ์ เส้นการซีลหลายแบบ และความคล่องตัวของวัสดุ ตั้งแต่เตาเผาที่มีอุณหภูมิสูงไปจนถึงท่อ LNG แบบแช่แข็ง ตั้งแต่ไอน้ำแรงดันสูงไปจนถึงสารเคมีที่มีฤทธิ์รุนแรง ปะเก็นแบบหยักให้ความน่าเชื่อถือและความปลอดภัยที่อุตสาหกรรมสมัยใหม่ต้องการ ที่ Ningbo Kaxite Sealing Materials Co., Ltd. โรงงานของเราได้สร้างชื่อเสียงในการส่งมอบปะเก็นหยักคุณภาพสูงด้วยการผลิตที่มีความแม่นยำ การควบคุมคุณภาพอย่างเข้มงวด และความเชี่ยวชาญทางเทคนิคเชิงลึก เรานำเสนอขนาดมาตรฐานและขนาดที่กำหนดเองที่หลากหลาย รวมถึงคุณสมบัติเสริมเพื่อทำให้การติดตั้งง่ายขึ้นและเพิ่มประสิทธิภาพ

คุณกำลังมองหาโซลูชันการปิดผนึกที่เชื่อถือได้สำหรับการใช้งานที่สำคัญของคุณหรือไม่?ติดต่อ Ningbo Kaxite Sealing Materials Co., Ltd. วันนี้เพื่อรับคำปรึกษาอย่างครอบคลุม ระบุขนาดหน้าแปลน สภาวะการทำงาน และสื่อในกระบวนการผลิตของคุณ จากนั้นทีมวิศวกรของเราจะแนะนำวัสดุและการออกแบบปะเก็นแบบหยักที่เหมาะสมที่สุด เรามีตัวอย่างฟรี การจัดส่งที่รวดเร็ว และรายงานการทดสอบที่ครบถ้วนขอตัวอย่างปะเก็นแบบหยักและเอกสารข้อมูลทางเทคนิคได้ฟรีตอนนี้จาก Ningbo Kaxite Sealing Materials Co., Ltd. และสัมผัสกับความแตกต่างในประสิทธิภาพการซีล
